韓國SWC溫度保險絲-VDE UL CCC KC PSE認證齊全
|
|
|
◎ 額定溫度范圍
|
|
|
Cat NO.
|
Tf
|
Cutoff temperature
|
Th
|
K-mark
|
UL
|
C-UL
|
VDE
|
TUV
|
CCC
|
MITI
|
|
SW-102T
|
72℃
|
70℃+2℃,-2℃
|
47℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-105T
|
77℃
|
77℃+0℃,-4℃
|
52℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-109T*
|
84℃
|
84℃+0℃,-5℃
|
57℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-152T
|
90℃
|
90℃+0℃,-4℃
|
65℃
|
●
|
●
|
●
|
●
|
|
|
|
|
SW-106T
|
91℃
|
91℃+0℃,-5℃
|
66℃
|
●
|
●
|
●
|
●
|
|
|
|
|
SW-153T
|
93℃
|
93℃+0℃,-5℃
|
68℃
|
●
|
●
|
●
|
●
|
|
|
|
|
SW-104T
|
98℃
|
96℃+2℃,-2℃
|
73℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-108T*
|
100℃
|
100℃+0℃,-5℃
|
75℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-110T*
|
109℃
|
109℃+0℃,-5℃
|
84℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-111T
|
121℃
|
121℃+0℃,-5℃
|
94℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-115T
|
126℃
|
126℃+0℃,-4℃
|
100℃
|
●
|
●
|
●
|
●
|
|
●
|
●
|
|
SW-129T
|
128℃
|
128℃+0℃,-5℃
|
103℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-114T*
|
139℃
|
139℃+0℃,-4℃
|
114℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-138T
|
144℃
|
144℃+0℃,-5℃
|
119℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-116T
|
152℃
|
152℃+0℃,-4℃
|
127℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-120T
|
167℃
|
167℃+0℃,-4℃
|
144℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-118T
|
169℃
|
169℃+0℃,-4℃
|
144℃
|
●
|
|
|
|
|
|
●
|
|
SW-127T
|
184℃
|
184℃+0℃,-6℃
|
159℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-122T
|
192℃
|
188℃+3℃,-3℃
|
162℃
|
●
|
|
|
|
|
|
●
|
|
SW-125T
|
195℃
|
195℃+0℃,-6℃
|
165℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-139T
|
216℃
|
216℃+0℃,-6℃
|
178℃
|
●
|
□
|
□
|
●
|
●
|
●
|
●
|
|
SW-124T
|
228℃
|
228℃+0℃,-6℃
|
187℃
|
●
|
●
|
●
|
●
|
●
|
|
●
|
|
SW-128T*
|
240℃
|
240℃+0℃,-6℃
|
193℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
UL file NO : E126429 ● = Approved □ = Applied
*Dual Rations(UL approved) - 250V 10A and 125V 15A
|
|
◎ 電氣參數額定電壓 : 250V, AC (and 125V) 額定電流 : 10A (and 15A) 頻率 : 50 or 60Hz最大允許插入電流 : 250V, ac 15A
瞬間過載電流 : DC電流脈沖，峰值150 A 接通3 毫秒后間隔10 秒?？芍辽偻ㄟ^100個循環的測試。
|
|
|

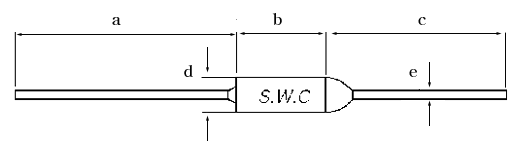

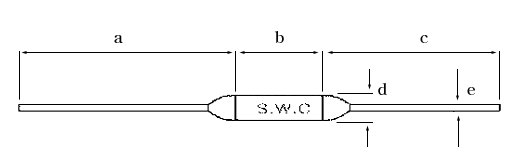

◎ 構造 ◎ 外形
|
|

|
|
|
|
|
|
dimension(mm)
|
a
|
b
|
c
|
d
|
e
|
|
extra-long
|
68.0 ±3.5
|
10.5 ±0.5
|
35 ±2.5
|
4.0 ±0.2
|
1.0(18AWG)
|
|
long
|
35.0 ±3.5
|
10.5 ±0.5
|
35 ±0.5
|
4.0 ±0.2
|
1.0(18AWG)
|
|
medium
|
35.0 ±3.5
|
10.5 ±0.5
|
25 ±0.5
|
4.0 ±0.2
|
1.0(18AWG)
|
|
short
|
35.0 ±3.5
|
10.5 ±0.5
|
18 ±0.5
|
4.0 ±0.2
|
1.0(18AWG)
|
|
|
|
◎ 印刷
|
|
在各溫度保險絲的主體上按下列印刷
商標 : S.W.C.
編號 : SW - 1XXT
電氣參數: 電壓(250 V), 電流(10 A) , 熔斷溫度 (℃)
|
|
|
|
|
◎ 額定溫度范圍
|
|
|
Cat NO.
|
Tf
|
Cutoff temperature
|
Th
|
K.I.S
|
UL
|
C-UL
|
VDE
|
TUV
|
MITI
|
|
SW-211T
|
102℃
|
98℃+2℃,-2℃
|
70℃
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-210T
|
115℃
|
110℃+3℃,-2℃
|
85℃
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-215T
|
130℃
|
125℃+2℃,-2℃
|
95℃
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-216T
|
133℃
|
129℃+2℃,-2℃
|
100℃
|
●
|
●
|
●
|
●
|
●
|
●
|
|
SW-217T
|
139℃
|
135℃+3℃,-3℃
|
105℃
|
●
|
□
|
□
|
□
|
●
|
●
|
|
SW-225T
|
150℃
|
145℃+3℃,-2℃
|
120℃
|
●
|
□
|
□
|
□
|
●
|
□
|
|
|
|
UL file NO : E126429 ● = Approved □ = Applied
|
|
◎ 電氣參數
額定電壓 : 250V, ac
額定電流 : 2A
頻率 : 50 or 60Hz
最大允許插入電流 : 250V, ac 3A
瞬間過載電流 : DC電流脈沖，峰值30 A 接通3 毫秒后間隔10 秒。可至少通過100個循環的測試
|
|
|
◎ 構造
|
|
|
|
◎ 外形
|
|
|
|
|
dimension(mm)
|
a
|
b
|
c
|
d
|
e
|
|
mm
|
67.0 ±3.5
|
9.5 ±0.5
|
67±3.5
|
2.5±0.2
|
0.6±0.05
|
|
|
|
◎ 印刷
|
|
在各溫度保險絲的主體上按下列印刷
商標: S.W.C.
編號: SW - 2XXT
電氣參數: 電壓(250 V), 電流(2 A) , 熔斷溫度 (℃)
|
|
|
|
|
◎ 額定溫度范圍
|
|
|
Cat NO.
|
Tf
|
Cutoff temperature
|
Th
|
UL
|
C-UL
|
VDE
|
|
SW-302T
|
72℃
|
70℃+2℃,-2℃
|
47℃
|
□
|
□
|
□
|
|
SW-305T
|
77℃
|
77℃+0℃,-4℃
|
52℃
|
□
|
□
|
□
|
|
SW-309T
|
84℃
|
84℃+0℃,-5℃
|
57℃
|
□
|
□
|
□
|
|
SW-304T
|
98℃
|
96℃+2℃,-2℃
|
73℃
|
□
|
□
|
□
|
|
SW-308T
|
100℃
|
100℃+0℃,-5℃
|
75℃
|
□
|
□
|
□
|
|
SW-310T
|
109℃
|
109℃+0℃,-5℃
|
84℃
|
□
|
□
|
□
|
|
SW-311T
|
121℃
|
121℃+0℃,-5℃
|
94℃
|
□
|
□
|
□
|
|
SW-329T
|
128℃
|
128℃+0℃,-5℃
|
103℃
|
□
|
□
|
□
|
|
SW-338T
|
144℃
|
144℃+0℃,-5℃
|
119℃
|
□
|
□
|
□
|
|
SW-316T
|
152℃
|
152℃+0℃,-4℃
|
127℃
|
□
|
□
|
□
|
|
SW-320T
|
167℃
|
167℃+0℃,-7℃
|
144℃
|
□
|
□
|
□
|
|
SW-327T
|
184℃
|
184℃+0℃,-6℃
|
159℃
|
□
|
□
|
□
|
|
SW-325T
|
195℃
|
195℃+0℃,-6℃
|
165℃
|
□
|
□
|
□
|
|
SW-324T
|
228℃
|
228℃+0℃,-6℃
|
187℃
|
□
|
□
|
□
|
|
SW-328T
|
240℃
|
240℃+0℃,-6℃
|
193℃
|
□
|
□
|
□
|
|
|
|
□ = Applied
|
|
◎ 電氣參數
額定電壓 : 250V, ac，額定電流 : 15A，頻率 : 50 or 60Hz
最大允許插入電流 : 250V, ac 22.5A
瞬間過載電流 : DC電流脈沖，峰值225A 接通3 毫秒后間隔10 秒?？芍辽偻ㄟ^100個循環的測試。
|
|
|
◎ 構造
|
|
|
|
◎ 外形
|
|
|
|
|
dimension(mm)
|
a
|
b
|
c
|
d
|
e
|
|
mm
|
35.0 ±3.5
|
10.5 ±0.5
|
35 ±3.5
|
4.0 ±0.2
|
1.2
|
|
|
|
◎ 印刷
|
|
在各溫度保險絲的主體上按下列印刷
商標: S.W.C，編號: SW - 3XXT，電氣參數: 電壓(250 V), 電流(15 A) , 熔斷溫度 (℃)
|
|
|
|
|
|
|
◎ 額定溫度范圍
|
|
|
|
Cat NO.
|
Tf
|
Cutoff temperature
|
Th
|
UL
|
C-UL
|
VDE
|
|
SW-502T
|
72℃
|
70℃+2℃,-2℃
|
47℃
|
□
|
□
|
□
|
|
SW-505T
|
77℃
|
77℃+0℃,-4℃
|
52℃
|
□
|
□
|
□
|
|
SW-509T
|
84℃
|
84℃+0℃,-5℃
|
57℃
|
□
|
□
|
□
|
|
SW-504T
|
98℃
|
96℃+2℃,-2℃
|
73℃
|
□
|
□
|
□
|
|
SW-508T
|
100℃
|
100℃+0℃,-5℃
|
75℃
|
□
|
□
|
□
|
|
SW-510T
|
109℃
|
109℃+0℃,-5℃
|
84℃
|
□
|
□
|
□
|
|
SW-511T
|
121℃
|
121℃+0℃,-4℃
|
94℃
|
□
|
□
|
□
|
|
SW-529T
|
128℃
|
128℃+0℃,-5℃
|
103℃
|
□
|
□
|
□
|
|
SW-538T
|
144℃
|
144℃+0℃,-5℃
|
119℃
|
□
|
□
|
□
|
|
SW-516T
|
152℃
|
152℃+0℃,-4℃
|
127℃
|
□
|
□
|
□
|
|
SW-520T
|
167℃
|
167℃+0℃,-4℃
|
144℃
|
□
|
□
|
□
|
|
SW-527T
|
184℃
|
184℃+0℃,-6℃
|
159℃
|
□
|
□
|
□
|
|
SW-525T
|
195℃
|
195℃+0℃,-6℃
|
165℃
|
□
|
□
|
□
|
|
SW-524T
|
228℃
|
228℃+0℃,-6℃
|
187℃
|
□
|
□
|
□
|
|
|
|
□ = Applied
|
|
|
◎ 電氣參數
額定電壓 : 250V, ac，額定電流 : 5A，頻率 : 50 or 60Hz
最大允許插入電流 : 250V, ac 7.5A
瞬間過載電流 : DC電流脈沖，峰值75A 接通3 毫秒后間隔10 秒?？芍辽偻ㄟ^100個循環的測試。
|
|
|
◎ 構造
|
|
|
|
|
|
◎ 外形
|
|
|
|
|
|
|
dimension(mm)
|
a
|
b
|
c
|
d
|
e
|
|
mm
|
35.0 ±3.5
|
7.5 ±0.3
|
42±3.5
|
3.0 ±0.1
|
0.6±0.05
|
|
|
|
◎ 印刷
|
|
|
在各溫度保險絲的主體上按下列印刷
商標: S.W.C.
編號: SW - 5XXT
電氣參數: 電壓(250 V), 電流(5 A) , 熔斷溫度 (℃)
|
|
|
|
|
|
|
◎ 額定溫度范圍
|
|
|
|
|
Cat NO.
|
Tf
|
Cutoff temperature
|
Th
|
Ampere
|
Voltage
|
UL
|
|
SW-601T
|
92℃
|
89℃+2℃,-2℃
|
60℃
|
2A
|
50V
|
□
|
|
SW-602T
|
98℃
|
94℃+2℃,-2℃
|
60℃
|
2A
|
50V
|
□
|
|
|
|
|
應用 - 筆記本電腦、手機等產品使用的鋰電池。
□ = Applied
|
|
|
|
◎ 電氣參數
額定電壓 : 50V, dc
額定電流 : 2A or 4A
最大允許插入電流 : 50V, dc 3A or 6A
|
|
|
|

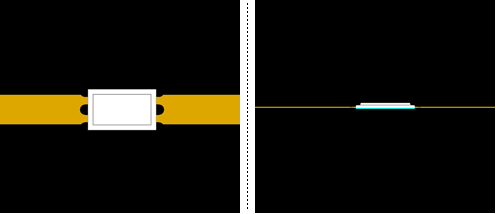

◎ 構造
|
|
|
|
|
|
|
|
|
|
|
|
◎ 印刷
|
|
|
|
在各溫度保險絲的主體上按下列印刷
編號: SW - 6XXT
電氣參數: 熔斷溫度 (℃)
|
|
|
|
|
|
|

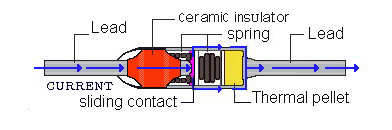

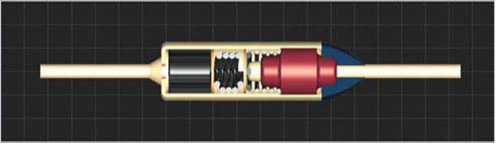

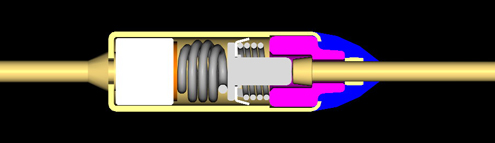

◎ SW - 1, 3, 5 系列溫度保險絲
|
|
- Before
|
|
|

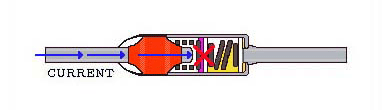

- After
|
|
|
-SW-1.3.5 系列溫度保險絲由可動觸點(sliding contact)、 彈簧、可熔體(electrically nonconductive thermal pellet)構成。在溫度保險絲啟動之前電流從左側引線流向可動觸點(sliding contact)，通過金屬外殼向右側引線流動。在外部溫度達到預定溫度時可熔體熔化，壓縮彈簧會變松。即彈簧膨脹，可動觸點(slidingcontact)與左側引線分離?；芈繁淮蜷_，可動觸點(sliding contact)與左側引線間電流被切斷。
|
|
|
|

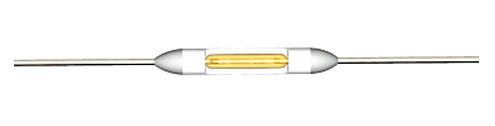

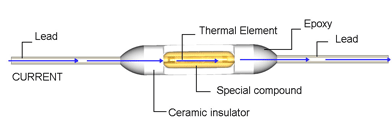

◎ SW - 2 系列溫度保險絲
|
|
- Before
|
|
|
- After
|
|
|
-SW-2 系列溫度保險絲由軸對稱的引線(leed )、在規定溫度下可熔化的金屬化合物可熔體(thermal element)及為防止其熔化氧化的特殊混合物(special compound)和絕緣容器(ceramic insulator)構成。周圍溫度上升時特定的樹脂混合物開始液化， 當達到熔點時樹脂混合物熔化產生表面張力作用，之后連接兩個引線的金屬化合物熔化移向引線，從而永久切斷回路。
|
