EV1846-18X46新能源車用熔斷器 CE ROHS
EV1846-18X46新能源車用熔斷器 CE ROHS
產品基本資料
● 性能參考IEC60269，環境可靠性符合ISO8820、JASO D622、GB/T31465
● 額定電壓：DC1000V ; AC800V
● 額定電流：10A~100A
● 分?jǐn)嗄芰Γ篋C50kA，時間常數10ms; AC100kA,功率因數0.2
● 保護類別：aR ● 符合歐盟RoHS指令
本系列產品為圓管螺栓連接式部分范圍保護用熔斷器,具有強限流能力、高分?jǐn)嗄芰Α⒍搪贩謹嗨俣瓤斓忍攸c(diǎn)，適用于變頻
器，整流器，逆變器，各類電源等半導體設備，以及電池，電動機，電容器，導線等設備和器件的短路和后備保護，同時 可耐受溫度沖擊、機械振動/沖擊、電流沖擊、化學負荷，適合道路車輛行業應用，可作為電動汽車驅動電力系統、功率變 換系統、儲能和動力電池、儲能電容器、變頻控制器、充電器、導線及其他車用器件和設備的短路及后備保護。
|
序號
|
型號
|
尺寸代碼
|
額定電流
A
|
I2t(A2s)DC1000V
|
I2t(A2s)AC800V
|
功耗W
|
重量g
|
安裝扭矩
|
|
弧前
|
熔熔斷斷
|
弧前
|
熔熔斷斷
|
|
1
|
ADH18-46 10A DC1000V
|
C2
|
10
|
7
|
25
|
3.3
|
40.4
|
3.1
|
39.4±2.0
|
安裝螺栓
M6
推薦扭矩
(5.5±1
) N ·m
|
|
2
|
ADH18-46 16A DC1000V
|
16
|
20
|
70
|
9.2
|
112.2
|
4.6
|
|
3
|
ADH18-46 20A DC1000V
|
20
|
39
|
137
|
18
|
220
|
5.2
|
|
4
|
ADH18-46 25A DC1000V
|
25
|
51
|
178
|
23.5
|
287.5
|
7.1
|
|
5
|
ADH18-46 32A DC1000V
|
32
|
89
|
307
|
40.5
|
495
|
8.9
|
|
6
|
ADH18-46 40A DC1000V
|
40
|
136
|
471
|
62. 1
|
758.8
|
11.2
|
|
7
|
ADH18-46 50A DC1000V
|
50
|
320
|
758
|
100
|
1222.3
|
13.8
|
|
8
|
ADH18-46 63A DC1000V
|
63
|
356
|
1228
|
162
|
1980
|
17.3
|
|
9
|
ADH18-46 80A DC1000V
|
80
|
611
|
2105
|
277.8
|
3395.4
|
21.3
|
|
10
|
ADH18-46 100A DC1000V
|
100
|
990
|
3410
|
450
|
5500
|
26
|
|
備注：1.直流I2t為1000VDC 50kA，時間常數11ms條件下的典型數據。
2.交流I2t為AC841V 100kA，功率因數0.2條件下的典型數據。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.交流允許使用最大電壓為AC849V,直流允許使用最高電壓為DC1000V。

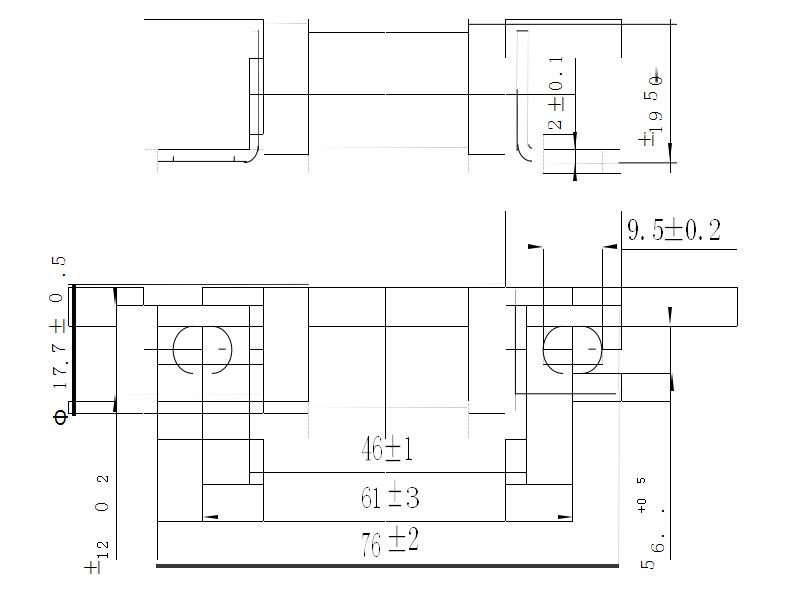

產品外形尺寸
|
型號 TYPE
|
外徑/橫截面積
|
總長
|
中心距
|
螺釘
|
電流 RATED CURRENT
|
電壓 RATED VOLTAGE
|
|
ADH1846
|
?17.8
|
76
|
62.5
|
M6
|
10-100A
|
1000Vdc
|
|

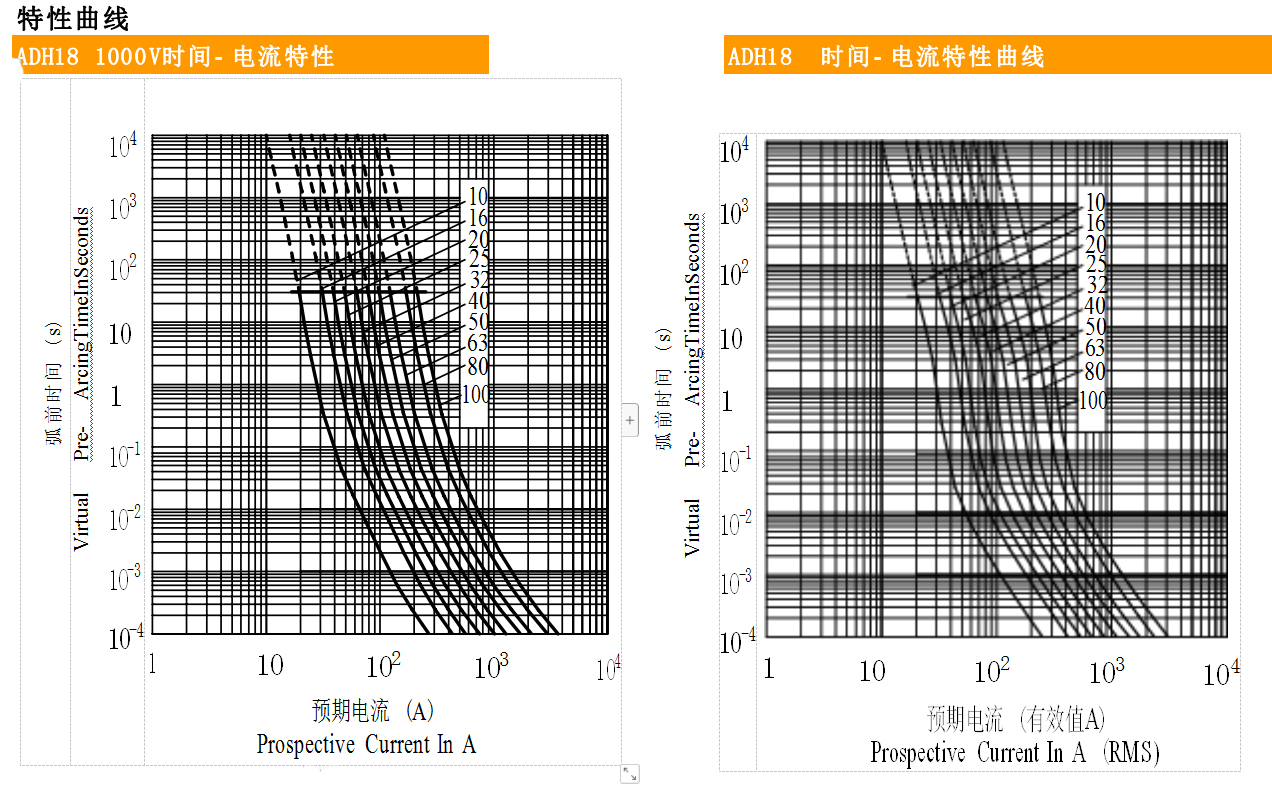

注：1. 以上特性曲線精度為電流方向誤差±15%。 2HD-時間-電流特性曲線
2. 以上規格最小分?jǐn)嚯娏鳎?In~7 In 。
3．以上試驗連接導線按IEC60269.1對應連接導線要求。
運輸、存儲
包裝箱運輸過程中應避免雨雪侵襲和機械損傷。
產品存儲溫度：-40℃~120℃ 。在40℃時相對濕度不大于70%，30℃時相對濕度不大于80%，在20℃以下， 相對濕度不大于90%。
包裝存儲溫度：-40℃~70℃ 。在40℃時相對濕度不大于40%，30℃時相對濕度不大于50%，在20℃以下， 相對濕度不大于70%。
防火,防水，避免箱體接觸液態水。
防止尖銳物體刺入，損傷箱體。
包裝箱裝卸時落體高度不大于0.6m。應以平面承受沖擊能量，避免箱角或棱線承受沖擊能量。 避免接觸腐蝕物質、氣體。
使用條件
熔斷器在下述的正常使用條件下工作，不需要額外的修正。
超過正常使用條件時，如果在允許使用條件范圍內，可能需要修正一些參數或咨果超過允許使用 條件的范圍，應咨詢我公司，并進行條件的工作適應性評估和測試。
注：1. 以上特性曲線精度為電流方向誤差±15%。 2HD-時間-電流特性曲線
2. 以上規格最小分?jǐn)嚯娏鳎?In~7 In 。
3．以上試驗連接導線按IEC60269.1對應連接導線要求。
