5*20mm 玻璃管慢斷保險絲------UL CSA CCC
1.規格型號和安規認證
MODEL NUMBER AND SAFETY CERTIFICATION
-
品名規格：系列號+額定電流+額定電壓+認證符號
Model Number: Part Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
5GTU 2A 125V/250V 1)系列號 Part Number
2)額定電流 Rated Current
1） 2） 3） 3)額定電壓 Rated Voltage
1-2 額定電流和額定電壓
Rated Current And Voltage
額定電流： 32mA~20A
Rated Current: 32mA~20A
額定電壓:125V/250V AC
Rated Voltage:125V/250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic Symbol+Rated Voltage
32mA~800mA : _mA125V/250V 1A~20A:_125V/A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals
32mA~20A:
注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.
2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE

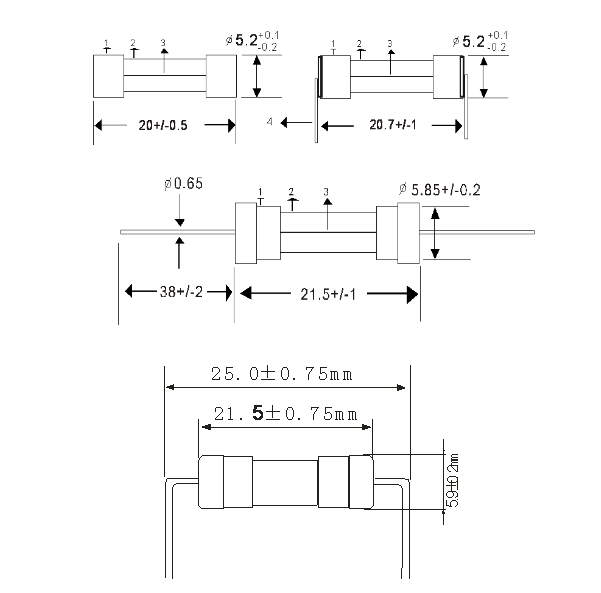

3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)
3-2結構
Structure
編號
No.
|
元件
Component
|
材質
Material
|
數量
Quantity
|
|
(1)
|
熔絲
Wire
|
合金
Alloy
|
1
|
|
(2)
|
銅帽
Cap
|
黃銅鍍鎳
Brass with mickel plated
|
2
|
|
(3)
|
本體
Body
|
玻璃管
Glass Tube
|
1
|
|
(4)
|
引線
Lead
|
鍍錫銅線
Tinned Copper wire
|
2
|
4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.
5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.
6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic
a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)
b、Electrical characteristics
美標（UL）
|
RATED CURRENT
|
1IN
|
1.35IN
|
2IN
|
|
MIN
|
MIN
|
MAX
|
MIN
|
MAX
|
|
32mA~20A
|
4H
|
15S
|
1H
|
0.5S
|
5SEC
|
c、Temperature character
When 100% of rating the temperature rise doesn’t exceed 75℃.
d、Code&Approvals
Amp
Code
|
Amp
Rating
(A)
|
Voltage
Rating
(V)
|
Nominal Cold
Resistance (Ohms)
|
Nominal
Melting
I2t (A2 sec)
|
Maximum
Voltage
Drop (mV)
|
Agency Approvals
|
|
UL
|
CSA
|
CE
|
|
5GTU-.032
|
0.032
|
125/250
|
48.2580
|
0.01100
|
5000
|
|
|
x
|
|
5GTU-.040
|
0.04
|
125/250
|
31.8620
|
0.01100
|
4000
|
|
|
x
|
|
5GTU-.050
|
0.05
|
125/250
|
21.2920
|
0.01700
|
3500
|
|
|
x
|
|
5GTU-.063
|
0.063
|
125/250
|
14.2680
|
0.02800
|
3000
|
|
|
x
|
|
5GTU-.080
|
0.08
|
125/250
|
9.0700
|
0.07500
|
2500
|
|
|
x
|
|
5GTU-.100
|
0.1
|
125/250
|
6.0180
|
0.07900
|
2000
|
|
|
x
|
|
5GTU-.125
|
0.125
|
125/250
|
4.2000
|
0.1465
|
1900
|
|
|
x
|
|
5GTU-.160
|
0.16
|
125/250
|
3.7000
|
0.14400
|
1500
|
x
|
x
|
x
|
|
5GTU-.200
|
0.2
|
125/250
|
1.6000
|
0.3410
|
1300
|
x
|
x
|
x
|
|
5GTU-.250
|
0.25
|
125/250
|
1.0495
|
0.5405
|
1100
|
x
|
x
|
x
|
|
5GTU-.315
|
0.315
|
125/250
|
0.8475
|
1.1100
|
1000
|
x
|
x
|
x
|
|
5GTU-.400
|
0.4
|
125/250
|
0.5350
|
1.3250
|
900
|
x
|
x
|
x
|
|
5GTU-.500
|
0.5
|
125/250
|
0.3700
|
2.8250
|
300
|
x
|
x
|
x
|
|
5GTU-.600
|
0.60
|
125/250
|
0.2750
|
4.6750
|
250
|
x
|
x
|
x
|
|
5GTU-.800
|
0.8
|
125/250
|
0.0813
|
3.370
|
150
|
x
|
x
|
x
|
|
5GTU-001.
|
1
|
125/250
|
0.0613
|
6.730
|
150
|
x
|
x
|
x
|
|
5GTU-01.5
|
1.5
|
125/250
|
0.0336
|
23.350
|
150
|
x
|
x
|
x
|
|
5GTU-002.
|
2
|
125/250
|
0.0293
|
14.450
|
150
|
x
|
x
|
x
|
|
5GTU-02.5
|
2.5
|
125/250
|
0.0219
|
23.250
|
120
|
x
|
x
|
x
|
|
5GTU-003
|
3
|
125/250
|
0.0173
|
38.150
|
100
|
x
|
x
|
x
|
|
5GTU-004.
|
4
|
125/250
|
0.0129
|
69.10
|
100
|
x
|
x
|
x
|
|
5GTU-005.
|
5
|
125/250
|
0.0104
|
111.00
|
100
|
x
|
x
|
x
|
|
5GTU-006
|
6
|
125/250
|
0.0076
|
198.50
|
100
|
x
|
x
|
x
|
|
5GTU-007
|
7
|
125/250
|
0.0065
|
260.30
|
100
|
x
|
x
|
x
|
|
5GTU-008.
|
8
|
125/250
|
0.0059
|
341.50
|
100
|
x
|
x
|
x
|
|
5GTU-010.
|
10
|
125/250
|
0.0045
|
568.00
|
100
|
x
|
x
|
x
|
|
5GTU-12.5
|
12.5
|
125/250
|
0.0034
|
889.00
|
100
|
x
|
x
|
x
|
|
5GTU-015.
|
15
|
125/250
|
0.0028
|
1405.00
|
100
|
x
|
x
|
x
|
|
5GTU-016.
|
16
|
125/250
|
0.0021
|
1955.00
|
100
|
x
|
x
|
x
|
|
5GTU-20
|
20
|
125/250
|
0.0016
|
2085.00
|
100
|
x
|
x
|
x
|

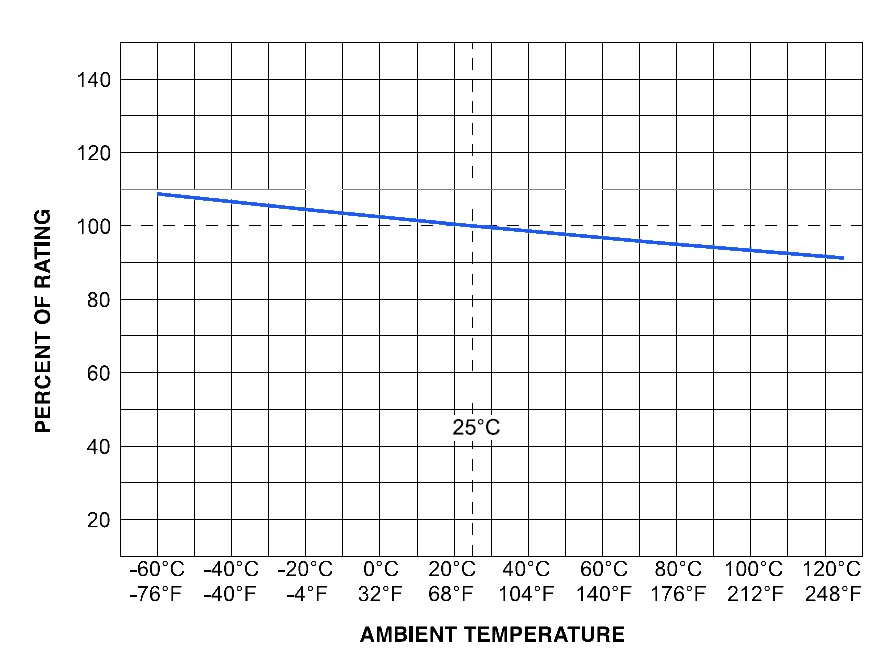

Temperature Rerating Curve

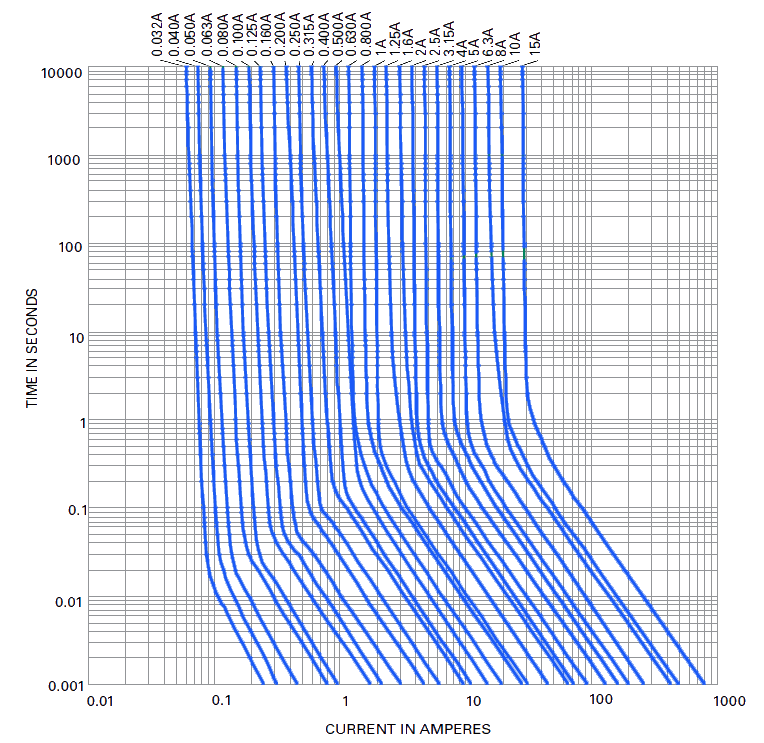

Average Time Current Curves
7.環境特性
ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.
8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.
9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃ 烘烤時間：50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
