0603(1.6x0.8)-貼片保險絲

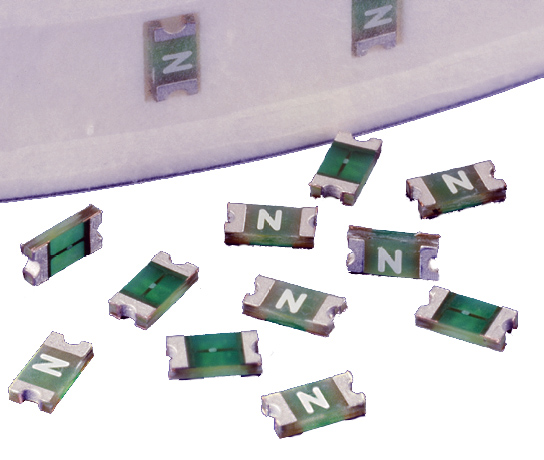

實物圖片：


Features產品特點：
? Compatible with leadfree solders and higher temperature profiles.
? High performance materials provide improved performance in elevated ambient temperature applications.
? Marked on top surface with code to allow amp rating identification without testing.
? Low profile for height sensitive applications.
? Flat top surface for pickand-place operations.
? Element covering material is resistant to industry standard cleaning operations.


Applications產品應用：
Secondary protection for space constrained applications:
? Cell phones
? Battery packs
? Digital cameras
? DVD players
? Hard disk drives.




Electrical Characteristics for Series

% of Ampere Rating

Opening Time at 25OC

100%

0.25-8A

4 hours, Minimum

200%

0.25-6A

5 sec., Maximum

250%

7-8A

5 sec., Maximum

300%

0.25-8A

0.2 sec., Maximum

 Electrical Specifications by Item

AmpereRating

(A)

Amp

Code

Max

Voltage

Rating(V)

Interrupting

Rating



Nominal Cold

Resistance

(Ohms)

Nominal

Melting

I2t (A2sec)

Nom

Voltage

Drop(mV)

Nom

Power

Dissipation

(W)

Agency Approvals

UR

CSA

0.250

.250

125

50A @32V AC

50A@63VDC

0.5450

0.0030

158.56

0.0396

x

x

0.375

.375

125

0.2900

0.0053

128.03

0.0480

x

x

0.500

.500

125

0.1870

0.0087

115.71

0.0579

x

x

0.750

.750

125

0.1170

0.0171

107.33

0.0805

x

x

1.00

001.

125

0.0710

0.0212

89.10

0.0891

x

x

1.25

1.25

125

0.0530

0.0518

84.125

0.1054

x

x

1.50

01.5

125

0.0410

0.0766

81.14

0.1217

x

x

1.75

1.75

125

50A @32V AC/DC

0.01250

0.0903

78.75

0.1378

x

x

2.00

002.

125

0.0300

0.1103

78.22

0.1564

x

x

2.50

02.5

63

0.0220

0.1440

76.10

0.1903

x

x

3.00

003.

63

0.0180

0.2403

75.04

0.2251

x

x

3.50

03.5

63

0.0150

0.4306

74.25

0.2599

x

x

4.00

004.

63

0.0130

0.5760

73.72

0.2949

x

x

5.00

005.

63

0.0090

0.9000

72.71

0.3635

x

x

6.00

006

63

0.0085

 1.3838

72.00

0.432

x

x

7.00

007

63

0.0080

1.5673

68.51

0.5123

x

x

8.00

008

63

0.0075

1.8321

65.24

0.5945

x

x



1. Measured at 10% of rated current, 25oC. 2. Measured at rated voltage.

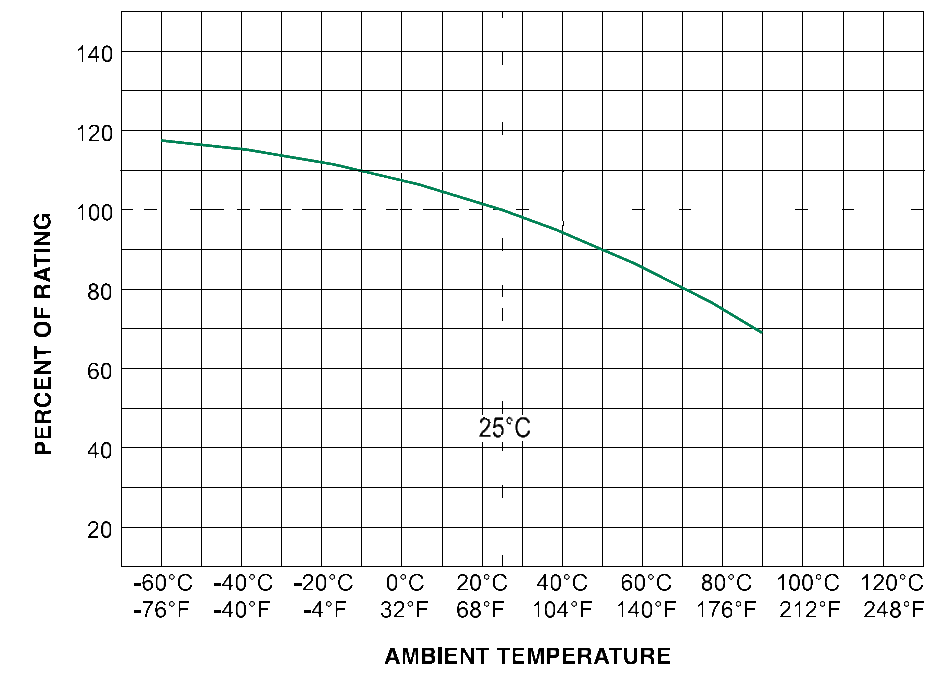

Temperature Rerating Curve


Note:
1. Derating depicted in this curve is in addition to the standard derating of 25% for
continuous operation.
Example:For continuous operation at 70 degrees celsius, the fuse should be deratedas follows:
I = (0.75)(0.80)IRAT = (0.60)IRAT
2. The temperature derating curve represents the nominal conditions. For questions about temperature derating curve,
 please consult our  technical support for assistance.

Average Time Current Curves

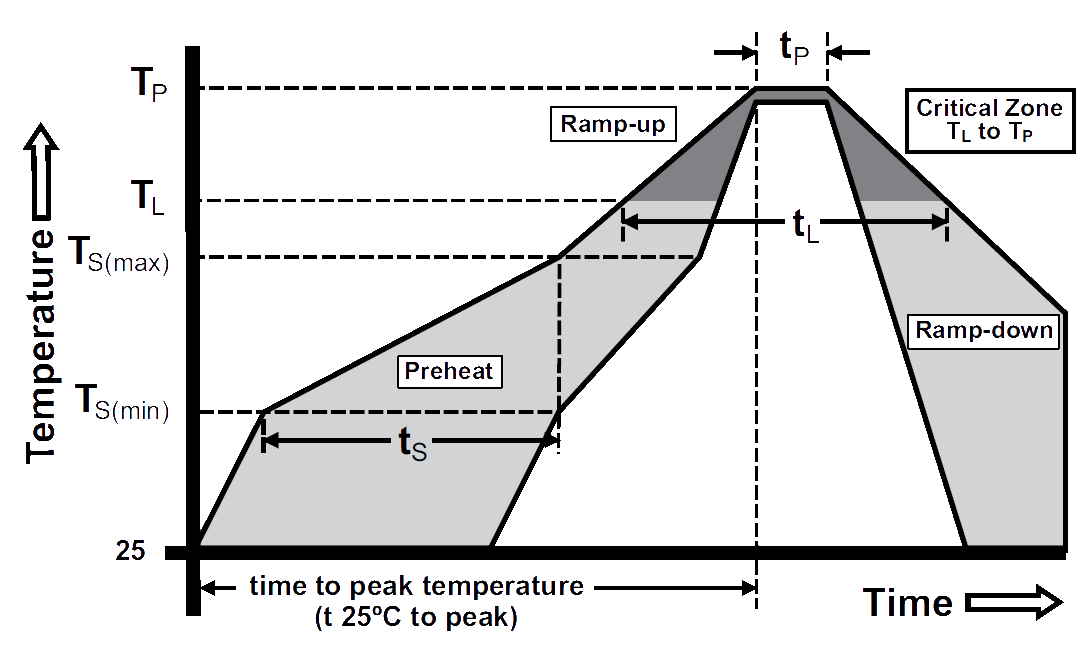

Soldering Parameters



Reflow Condition   Pb– Free assembly
Pre Heat  Temperature Min (Ts(min))  150°C
 Temperature Max (Ts(max))  200°C
 Time (Min to Max) (ts) 60 – 180 secs
Average ramp up rate (Liquidus Temp(TL) to peak 5°C/second max
TS(max) to TL-Ramp-up Rate 5°C/second max
Reflow  Temperature (TL) (Liquidus)  217°C
 Temperature (tL)  60 – 150 seconds
Peak Temperature (TP)  250+0/-5 °C
Time within 5°C of actual peak Temperature (tp) 20 – 40 seconds
Ramp-down Rate 5°C/second max
Time 25°C to peak Temperature (TP)  8 minutes Max.
Do not exceed  260°C
Wave Soldering  260°C, 10 seconds max.



Product Characteristics



Materials Body: Advanced High Temperature Substrate
Terminations: 100% Tin over Nickel over Copper
Element Cover Coat: Conformal Coating
Operating Temperature – 55OC to 90OC. Consult temperature rerating curve chart. For operation above 90°C contact us
Humidity MIL-STD-202F, Method 103B, Condition D
Thermal Shock    Withstands 5 cycles of – 55OC to 125OC
Vibration Per MIL-STD-202F
Insulation Resistance (After Opening) Greater than 10,000 ohms.
Resistance to Soldering Heat MIL-STD-202G, Method 210F,Condition D

Dimensions

Dimensions
 Part Marking System


 Part Marking System

Amp Code

Marking Code

.250

D

.375

E

.500

F

.750

G

001.

B

1.25

J

01.5

H

1.75

L

002.

K

02.5

L

003.

O

03.5

R

004.

S

005.

T

006

U

007

V

008

W
