小號插片保險絲MINI-CP-1~30A58V

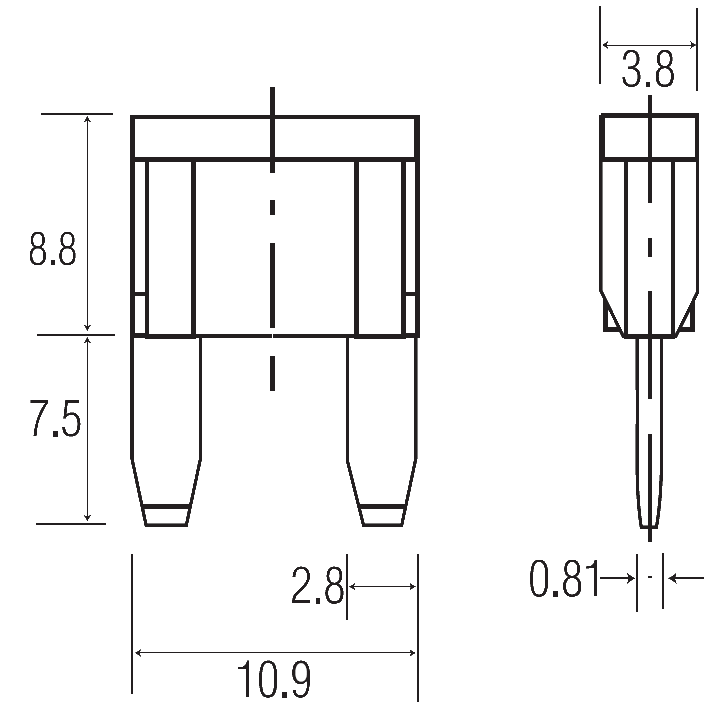

	Dimensions (mm)





	注:塑膠部分尺寸公差±0.5mm,金屬部分尺寸公差±0.15mm

	Specifications
	Interrupting Rating: 1000A @ 58 VDC
	Voltage Rating: 58 VDC
	Operating Temperature Range: -40?C to +125?C
	Terminals: zinc alloy
	Housing Materials: PC
	Complies with: Meets SAE J2077
	 ISO 8820
	 UL 248 Special Purpose Fuses




			|
					% of Rating
				 |
					Opening Time
				 |

			|
					MINI
				 |
					MAX
				 |

			|
					110
				 |
					4H
				 |
					/
				 |

			|
					135
				 |
					0.75S
				 |
					10m
				 |

			|
					200
				 |
					0.15S
				 |
					5S
				 |

			|
					350
				 |
					0.080S
				 |
					0.250S
				 |

			|
					600
				 |
					0.030S
				 |
					0.100S
				 |

	Ratings


			|
					Part Number
				 |
					Current Rating
				 |
					Voltage Rating

					(VDC)
				 |
					Voltage Drop(mV)
				 |
					Cold Resistance (mΩ)
				 |
					I2t (A2s)
				 |
					Housing Color
				 |

			|
					MINI-PC-001
				 |
					1A
				 |
					32/48/58
				 |
					208
				 |
					105
				 |
					0.97
				 |
					Balck
				 |

			|
					MINI-PC-002
				 |
					2 A
				 |
					32/48/58
				 |
					171
				 |
					55.60
				 |
					2.8
				 |
					Tan
				 |

			|
					MINI-PC-003
				 |
					3 A
				 |
					32/48/58
				 |
					153
				 |
					33.75
				 |
					9.4
				 |
					Purple
				 |

			|
					MINI-PC-004
				 |
					4 A
				 |
					32/48/58
				 |
					121
				 |
					23.48
				 |
					17
				 |
					Pink
				 |

			|
					MINI-PC-005
				 |
					5 A
				 |
					32/48/58
				 |
					129
				 |
					17.75
				 |
					25
				 |
					Orange
				 |

			|
					MINI-PC-07.5
				 |
					7.5 A
				 |
					32/48/58
				 |
					135
				 |
					10.85
				 |
					68
				 |
					Tan
				 |

			|
					MINI-PC-010
				 |
					10 A
				 |
					32/48/58
				 |
					108
				 |
					7.42
				 |
					93
				 |
					Red
				 |

			|
					MINI-PC-015
				 |
					15 A
				 |
					32/48/58
				 |
					98
				 |
					4.58
				 |
					270
				 |
					Blue
				 |

			|
					MINI-PC-020
				 |
					20 A
				 |
					32/48/58
				 |
					96
				 |
					3.21
				 |
					380
				 |
					Yellow
				 |

			|
					MINI-PC-025
				 |
					25 A
				 |
					32/48/58
				 |
					86
				 |
					2.36
				 |
					625
				 |
					Natural
				 |

			|
					MINI-PC-030
				 |
					30 A
				 |
					32/48/58
				 |
					87
				 |
					1.85
				 |
					1130
				 |
					Green
				 |

			|
					MINI-PC-035
				 |
					35A
				 |
					32/48/58
				 |
					85
				 |
					1.5
				 |
					1430
				 |
					Purplish red
				 |


	Time-Current Characteristics



				|

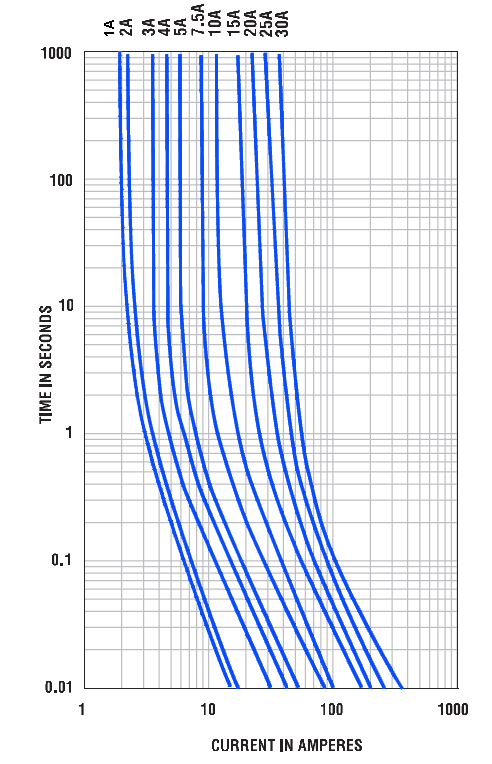

						Time-Current Characteristic Curves

						  |

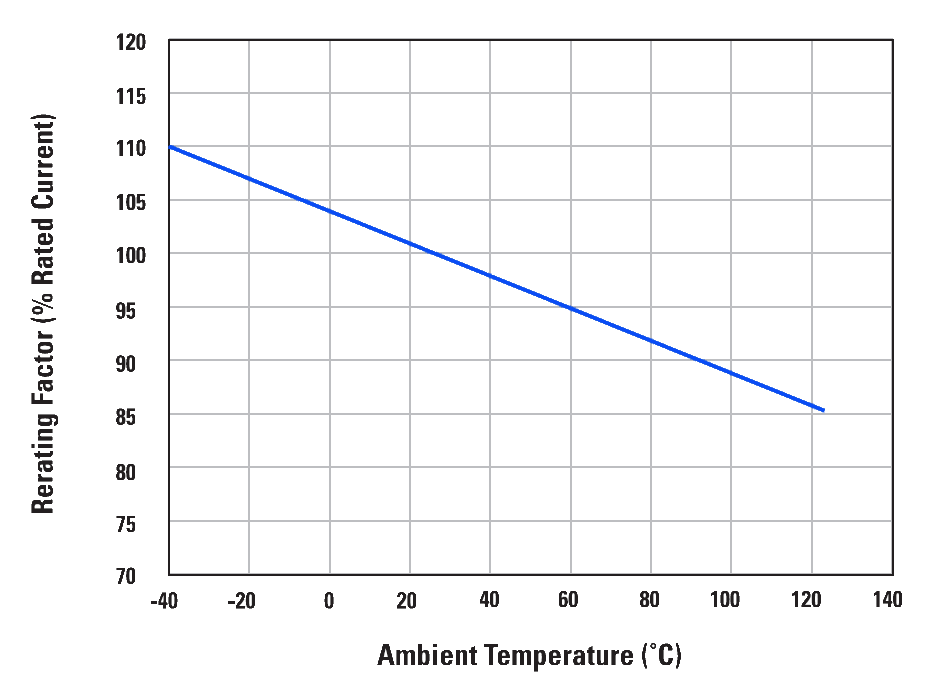

						Temperature Rerating Curve

						  |
