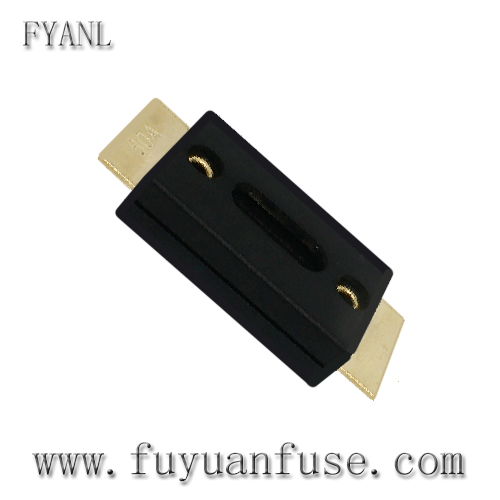

大號叉栓|螺栓保險絲ANL--30A~1000A32~125V  UL  CE ROHS










	Specifications

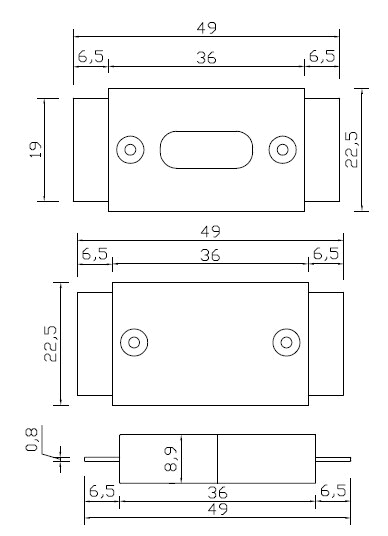

Housing: Out of thermoplastic (UL 94-V0, heat-resistant) Visible melting element
Terminal: Copper alloy, gal. Sn 2 x M8 bolts, Distance 51 mm
Mounting Torque: 12.0 Nm +/- 1Nm
Breaking Capacity: 1000A, 63V DC
Complies with: ISO 8820-5 UL 248 Special Purpose Fuses
Time-Current Characteristics



				| % of Rating | Opening Time Min / Max (s) |

				| 100A - 250A | 300A-500A |

				| 75 | – / – | – / – |

				| 100 | 4 h / – | 4 h / – |

				| 135 | 120 s / 1,800 s | – / – |

				| 200 | 1 s / 15 s | 1 s / 15 s |

				| 350 | 0.300 s / 5 s | 0.500 s / 5 s |

				| 600 | 0.100 s / 1 s | 0.100 s / 1 s |



Ratings



				| TYPE | Rating Current(A) | Typ Voltage drop | Rating Voltage(V) |

				| FYMF/ANL-20 | 20A | ≤150mV | 32V/58V/63V |

				| FYMF/ANL-40 | 40A | ≤150mV | 32V/58V/63V |

				| FYMF/ANL-60 | 60A | ≤130mV | 32V/58V/63V |

				| FYMF/ANL-80 | 80A | ≤130mV | 32V/58V/63V |

				| FYMF/ANL-100 | 100A | ≤110mV | 32V/58V/63V |

				| FYMF/ANL-125 | 125A | ≤110mV | 32V/58V/63V |

				| FYMF/ANL-130 | 130A | ≤110mV | 32V/58V/63V |

				| FYMF/ANL-150 | 150A | ≤100mV | 32V/58V/63V |

				| FYMF/ANL-175 | 175A | ≤100mV | 32V/58V/63V |

				| FYMF/ANL-200 | 200A | ≤100mV | 32V/58V/63V |

				| FYMF/ANL-225 | 225A | ≤90mV | 32V/58V/63V |

				| FYMF/ANL-250 | 250A | ≤90mV | 32V/58V/63V |

				| FYMF/ANL-275 | 275A | ≤90mV | 32V/58V/63V |

				| FYMF/ANL-300 | 300A | ≤90mV | 32V/58V/63V |

				| FYMF/ANL-350 | 350A | ≤90mV | 32V/58V/63V |

				| FYMF/ANL-400 | 400A | ≤90mV | 32V/58V/63V |

				| FYMF/ANL-500 | 500A | ≤90mV | 32V/58V/63V |

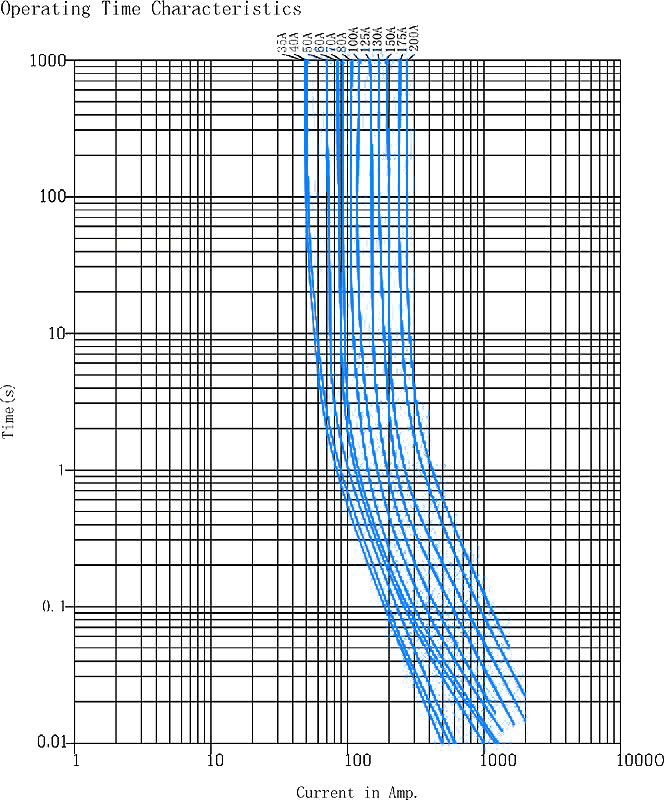

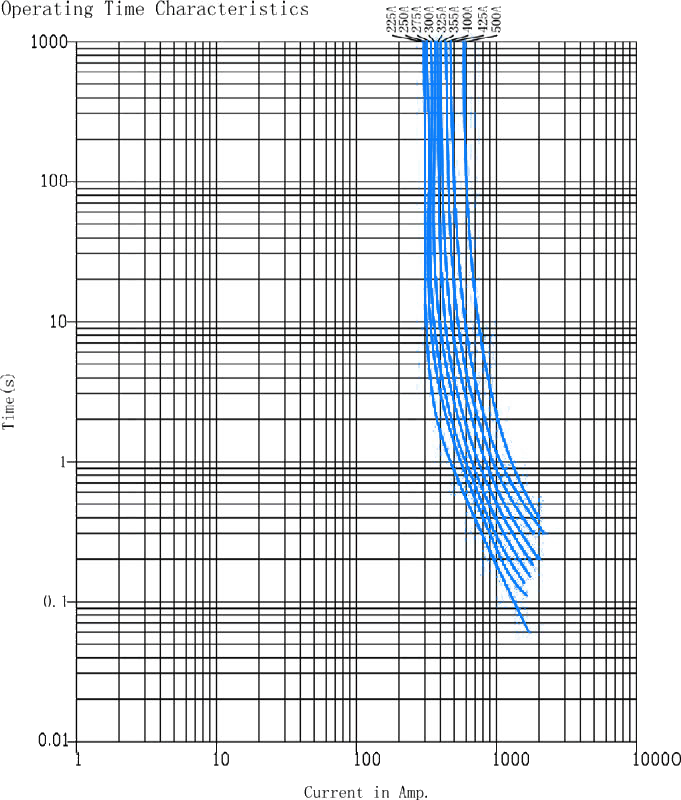

Time-Current  Curve Characteristic Curves
